| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 630; 1000 |
| Номинальный ток отключения камеры с вакуумным выключателем, кА | 20 |
| Номинальный ток отключения камеры с выключателем нагрузки, А | 400; 630 |
| Ток термической стойкости (3с) | 20 |
от 85 000 ₽
Приобрести камеры КСО вы можете у производителя ООО «Белэнергопром».
Корпус камеры КСО-366 изготавливается из металлических листов толщиной 2мм. Покраска камеры КСО-366 выполняется методом порошкового напыления. Цвет стандартный синий или серый, но по заказу можно покрасить в любой цвет по RAL.
Комплектация камеры КСО-366-08:
Корпус камеры КСО-366 800х800х1800 1шт
Выключатель нагрузки ВНА-10/630 IIз 1шт
Изоляторы ИОРП-10 6шт
Контакт К-01(К-02,К-03) 6шт
Предохранитель ПТ 3шт
Трансформатор тока нулевой последовательности ТЗЛМ-125 1шт
Шина алюминиевая АД31 50х5 компл.

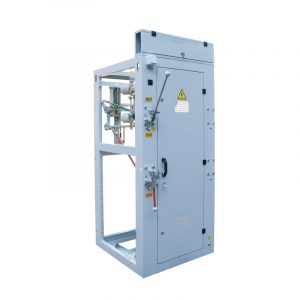

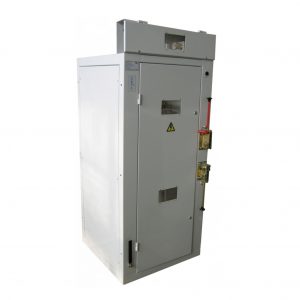

Камеры КСО-366 сборного типа с односторонним обслуживанием используются для комплектации распределительных устройств в трехфазных сетях переменного тока с частотой 50 Гц и напряжением 6-10 кВ. Аппаратура устанавливается в закрытые помещения и требует обслуживания персоналом, имеющим соответствующую квалификацию.
Особенности
Для изготовления конструкции используются сварные гнутые металлопрофили. Для монтажа между собой нескольких камер применяется болтовое соединение. На фасадной части располагаются:
Во внутренней части камеры располагается аппаратура главных цепей. Рукоятки разъединителя и ножей заземления размещены на фасадной стороне конструкции. Для удобства доступа во внутреннюю часть камеры предусмотрена открывающаяся дверца. На ней есть смотровое окно, позволяющее мониторить различные параметры системы без открытия конструкции. Во внутренних отсеках предусмотрена система освещения.
Распределительные устройства, которые собираются из ячеек КСО дополняются ошиновкой и шинными мостами. Для ошиновки используются медные и алюминиевые шины. Шинные мосты используются для переходных секций между рядами камер.
В устройстве предусмотрены различные типы механической блокировки для обеспечения необходимого уровня защиты.
Применение
Аппаратура КСО-366 находит широкое применение в различных сферах промышленности:
В нашей компании ООО «Белэнергопром» можно заказать камеры КСО-366 требуемой модификации.
Оптимальные цены на оборудование и оперативное изготовление.
